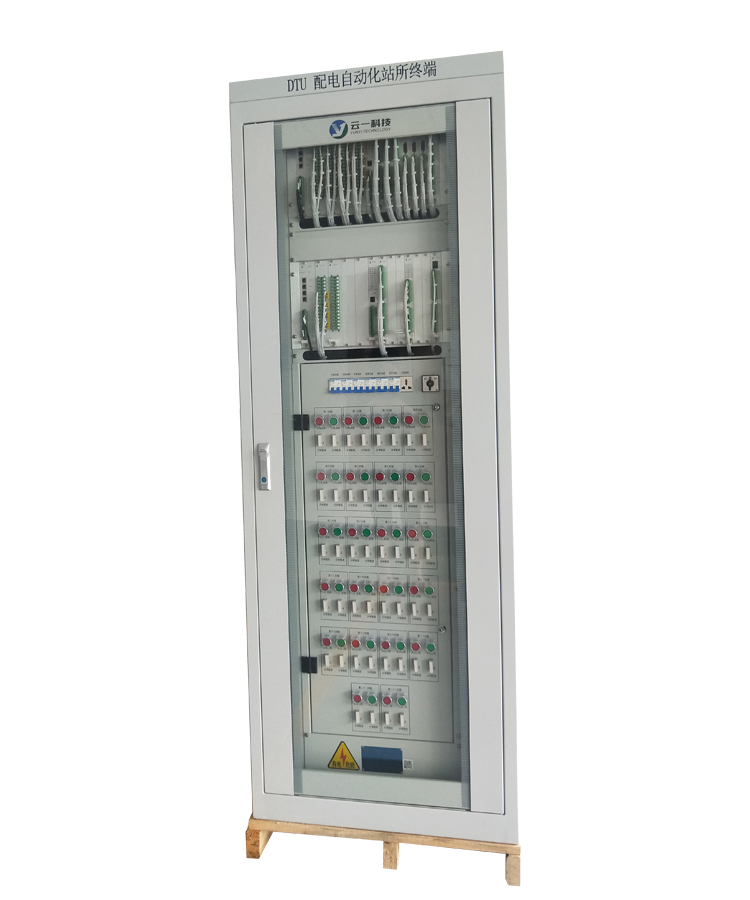

配網終端測控DTU屏產品概述

1、開關量分辨率不大于2ms。
2、采集至少4路公共遙信：交流輸入狀態、電池充放電狀態、電池欠壓狀態、遠方/本地控制狀態。
3、富余的通訊接口，裝置含有多達四個串行口，(RS485或 RS232可選)滿足不同場合的通訊要求。
4、配電終端DTU的功能可通過軟件組態配置既可實現靈活組合。
5、配電終端DTU能將信息傳送至配電自動化系統子站或主站。
6、電池故障：當終端檢測到電池故障時，常亮。
7、交流采樣：采集多線路三相交流電壓、電流，實現電壓、電流、有功功率、無功功率、功率因數、頻率的測量。
8、能與上級站進行通信，將采集和處理信息向上發送并接受上級站的控制命令。
9、測量精度：電壓電流采樣精度：0.5級。

配網終端測控DTU屏功能特點

1、裝置不同類插件在結構設計時保證能互插，配置靈活。
2、終端運行LED：電源、運行、告警、遙控、遠方、電池放電、電池故障告警。
3、電源端口差模干擾，滿足國標GB/T 15153.1-1998，4級：1.25kV。
4、結合高級語言的軟件開發使系32位高性能MCU。
5、智能插件方案的采用，使機箱母板標準化，便于生產及現場維護。
6、越限電壓、電流定值可設定。
7、信號端口共模干擾，滿足國標GB/T 15153.1-1998，4級：2.5kV。
8、內部總線采用CAN現場總線網絡實現各模塊之間的通訊。
9、采用前插拔接線方式，分面板設計。

配網終端測控DTU屏工作原理

1、遙信：采集并向遠方發送狀態量信息，狀態變位優先傳送。
2、電源端口差模干擾，滿足國標GB/T 15153.1-1998，4級：1.25kV。
3、開柜體后門后，注意不要碰上面的銅牌及裸露線，以防觸電。
4、終端具備1路級聯RS485通訊接口。
5、 DTU的測控單元：交采、開入、開出、通訊、顯示、存儲等功能。
6、電流輸入標稱值：1A/5A，50Hz。
7、具備液晶顯示、按鍵操作功能。
8、線路遙信一般包括開關狀態、隔離刀閘狀態、接地刀閘狀態、儲能狀態等、故障指示器輸出。
9、遠方：遙控把手處于“遠方”狀態時，常亮
